Beitian BN-220 GPS GLONASS

23,90 TTC

Module BN-220 GPS Glonass by Beitian.

L’un des GPS les plus performant pour nos activités FPV !

Only 1 left in stock

Description

Caractéristiques

  • Dimension : 22mm * 20mm * 6mm
    Poids: 5.3g
    Connecteur: espacement de 1.00mm entre les 4 broches
    Spécification:
    Caractéristiques électriques
    Chipset : M8030-KT
    Format de réception: GPS,GLONASS, galilée, BeiDou,QZSS et SBAS
    Fréquence: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1
    Canaux: 72 canaux de recherche
    Sensibilité
    Suivi: -167dBm
    Réacquisition: -160dBm
    Démarrage à froid: -148dBm
    Démarrage à chaud: -156dBm
    Précision
    Position horizontale: 2.0 m CEP 2D RMS SBAS activer (ciel ouvert typique)
    Vitesse: 0.1m/sec 95% (SA off)
    Synchronisation: 1us synchronisé à l’heure GPS
    Temps d’acquisition
    Démarrage à froid: 26s
    Démarrage à chaud: 25s
    Démarrage à chaud: 1s
    Données et Taux de Mise À Jour
    Taux de soutien: 4800bps à 921600bps, par défaut 9600bps
    Niveau de données: TTL ou RS-232, niveau TTL par défaut
    Protocole de données: NMEA-0183, NMEA-0183 par défaut
    GNSS simple: 1Hz-18Hz
    GNSS simultané: 1Hz-10Hz, par défaut 1Hz
    Limites opérationnelles
    Altitude : 50,000m Max
    Vitesse: 515 m/s maximum
    Accélération: moins de 4g
    Consommation d’énergie
    VCC: tension cc 3.0V-5.5V, typique: 5.0V
    Courant: Capture 50mA/5.0V
    Température de fonctionnement: -40 ° c ~ + 85 ° c
    Température de stockage: -40 ° c ~ + 105 ° c
    Indicateur:
    TX LED: bleu. La sortie de données, TX LED clignotant
    PPS LED: rouge. PPS LED pas lumineux lorsque le GPS n’est pas fixe, clignotant lorsqu’il est fixe

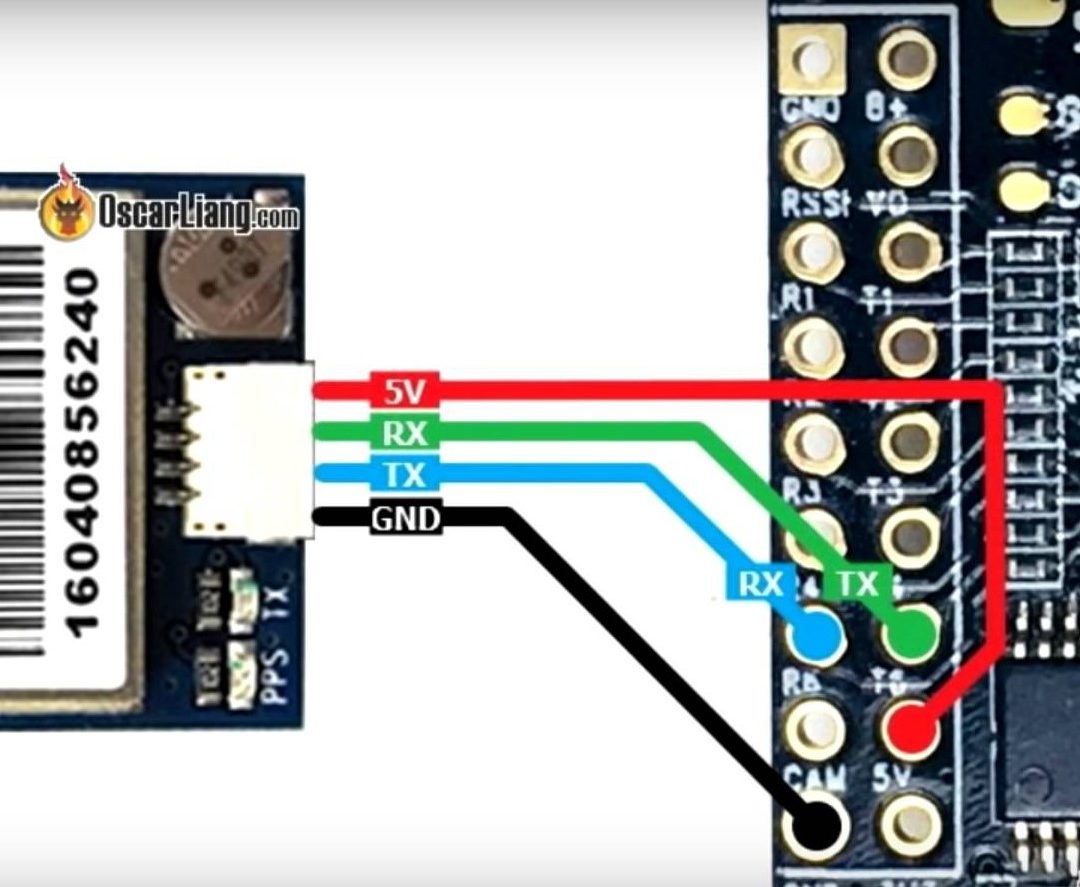

    Câblage:
    GND, sortie TX, entrée RX, VCC(3.0v-5.5v)

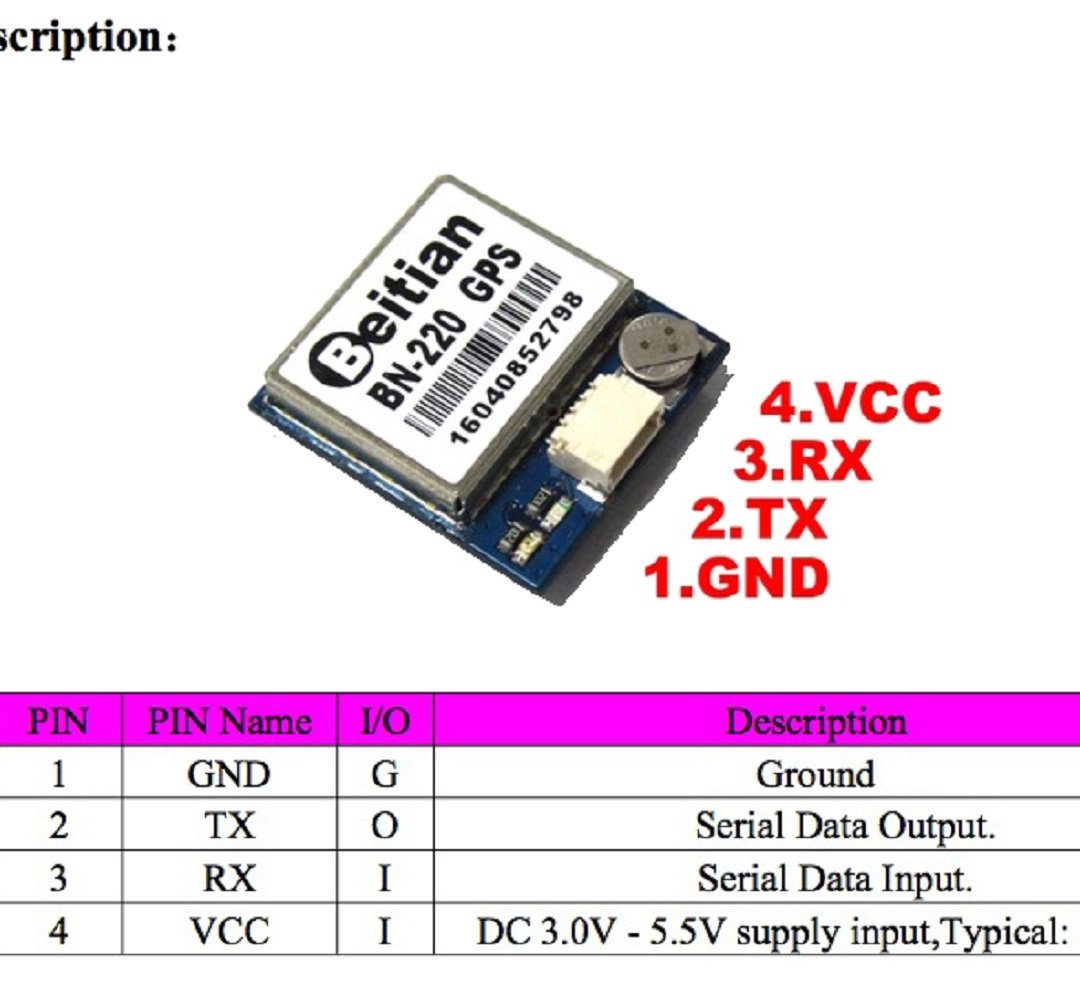

    Broches Description:

    BROCHE

    Nom de BROCHE

    I/O

    Description

    1

    GND

    G

    Sol

    2

    TX

    O

    Sortie de Données série.

    3

    RX

    JE

    Entrée de Données série.

    4

    SCR

    JE

    Entrée d’alimentation cc 3.6V – 5.5V, typique: 5.0V
