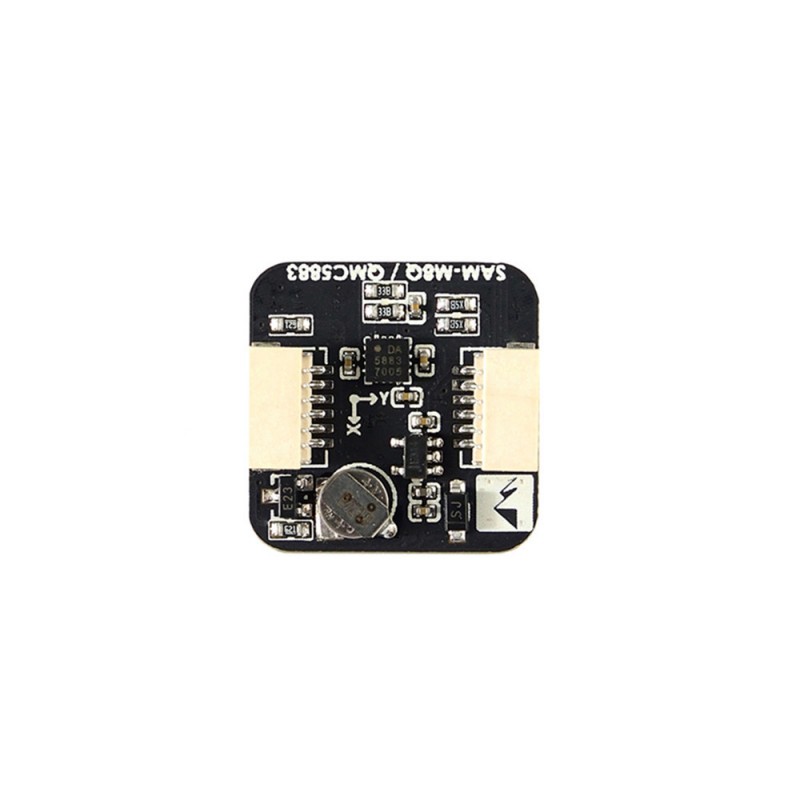

MATEK – GPS & COMPASS MODULE M8Q-5883

32,90 26,90

GPS & COMPASS MODULE M8Q-5883

1Pcs/set

Out of stock

Description

Matek Systèmes M8Q-5883 Module de boussole Ublox SAM-M8Q GPS et QMC5883L pour drone RC FPV Racing.



SPÉCIFICITÉS

  • Dimensions: L20 x W20 x H10 mm
  • Poids: 7g
  • Plage de tension d’entrée: 4 ~ 6V
  • Interface Uart (Tx, Rx) pour GPS SAM-M8Q
  • I2C (DA, CL) interface pour Compass QMC5883L
  • Batterie pour le démarrage du module HOT
  • Puissance LED (Rouge) et Temps impulsion LED (Bleu)
  • Pris en charge par INAV / Betaflight / Ardupilot, ect.



CARACTÉRISTIQUES

  • Moteur U-Blox M8 à 72 canaux GPS L1C / A, SBAS L1C / A, QZSS L1C / A, QZSS L1 SAIF, GLONASS L1OF, Galileo E1B / C
  • Régulateur de tension 3,3 V et filtre RF ultra silencieux pour le blocage du bruit
  • Fonctionne un LNA frontal supplémentaire pour une performance optimisée et un filtre SAW frontal pour une meilleure immunité au brouillage
  • Antenne patch GNSS intégrée, faible consommation d’énergie
  • L’antenne patch 15 x 15 mm offre le meilleur compromis entre les performances d’une antenne polarisée circulaire droite et d’une petite taille
  • être intégré dans n’importe quel design.
  • Capteur magnétique QMC5883L intégré



  • Max taux de mise à jour de la navigation : GNSS unique jusqu’à 18 Hz, 2 GNSS simultanés (GPS & GLONASS) jusqu’à 10 Hz
  • Précision de la position horizontale (GPS & GLONASS) 2,5 m CEP, Précision de vitesse 0.05m / s
  • Collé début 26 s (le froid aidé commence: 2 s, démarrage à chaud 1 s)
  • Sensibilité : Suivi et navigation: -165 dBm, Réacquisition: -158 dBm , Démarrage à froid: -146 dBm, Démarrage à chaud: -155 dBm



CONSEILS

  • GPS, GLONASS, SBAS, QZSS sont activés par défaut
  • Blue PPS LED clignotant (1Hz) signifie fixe 3D
  • update rate 1Hz & baudrate 9600 default
  • Baud 9600 ~ 115200 pris en charge par INAV / BF / Ardupilot
  • update rate 5Hz avec le protocole INAV UBLOX
  • update rate 10Hz avec le protocole INAV UBLOX7
  • Compass Alignment (Flèche vers l’avant): INAV / BF: Flip à 270 ° CW, Ardupilot / Mission Planner: Rotation Aucun
  • BF ne prend pas en charge le maintien de position GPS et RTH, GPS Le mode de secours est pris en charge par BF3.5 ou dernier.
  • Pas besoin de boussole pour les ailes fixes avec le firmware INAV
  • Les rayures sur l’antenne en céramique sont le résultat du réglage de l’antenne par ublox.



INCLUS

  • 1x module M8Q-5883
  • 1x fil de silicium SH1.0-6P 20cm
  • 1x Gaine thermorétractable en PVC transparent
